维修美的电磁炉C21-SN2105不通电故障日记

文章目录[隐藏]

前言

新三年,旧三年,修修补补又三年,本次主要是记录一下,自己维修美的电磁C21-SN2105的过程

整机型号:C21-SN2105

主板型号:TM-S1-20B

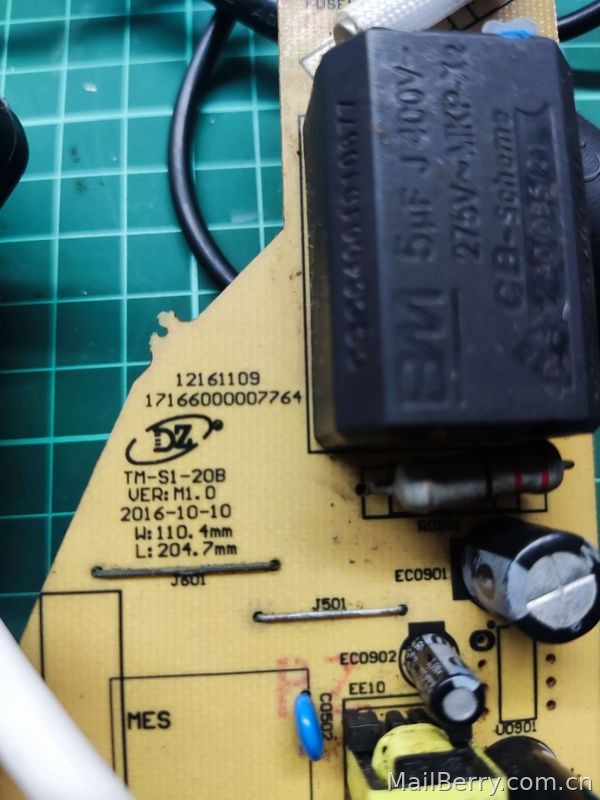

202207151551172

主板型号:TM-S1-20B

故障:不通电

过程

由于自己技术不过关,一种修了两次,才解决问题

第一次

一:先检测保险,没断,再检测整流和IGBT,滤波电容,没有明显的断路

二:通电测电压,整流后的300V正常

三:再测试PN8124F的输出引脚,18V电压不足,测78L05输出引脚也没有5V,只有1.5V

四:更换了电源IC和转5V的78L05

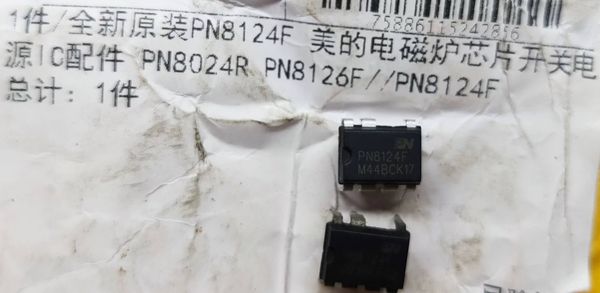

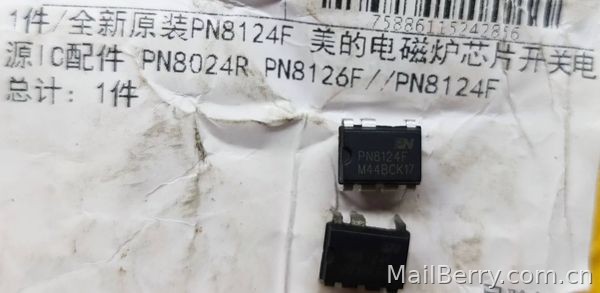

微信图片_202207151551177

型号:PN8124F

这个元器件不到一元,关键是还包邮

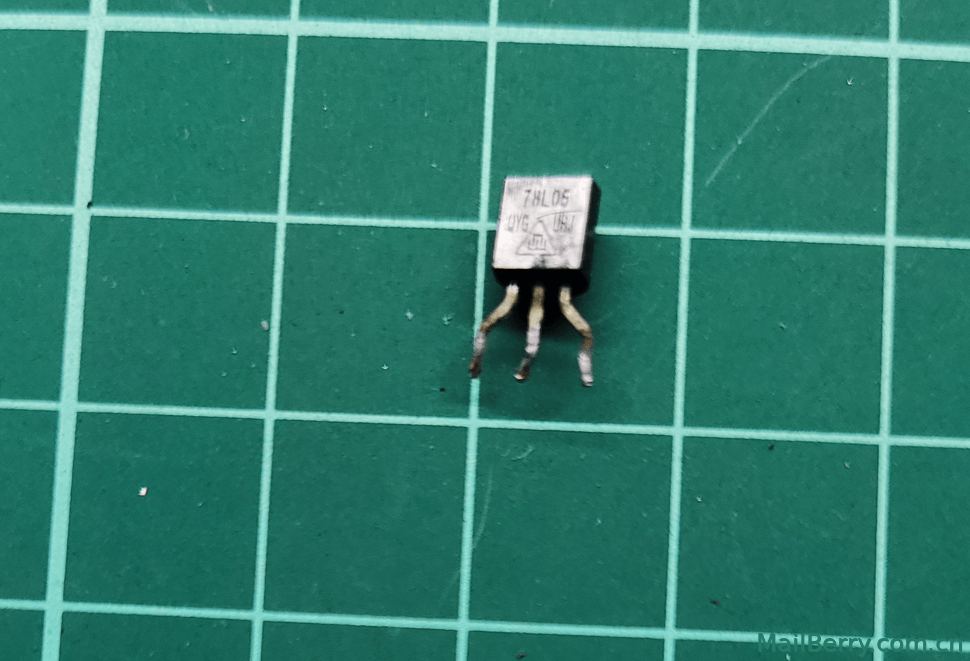

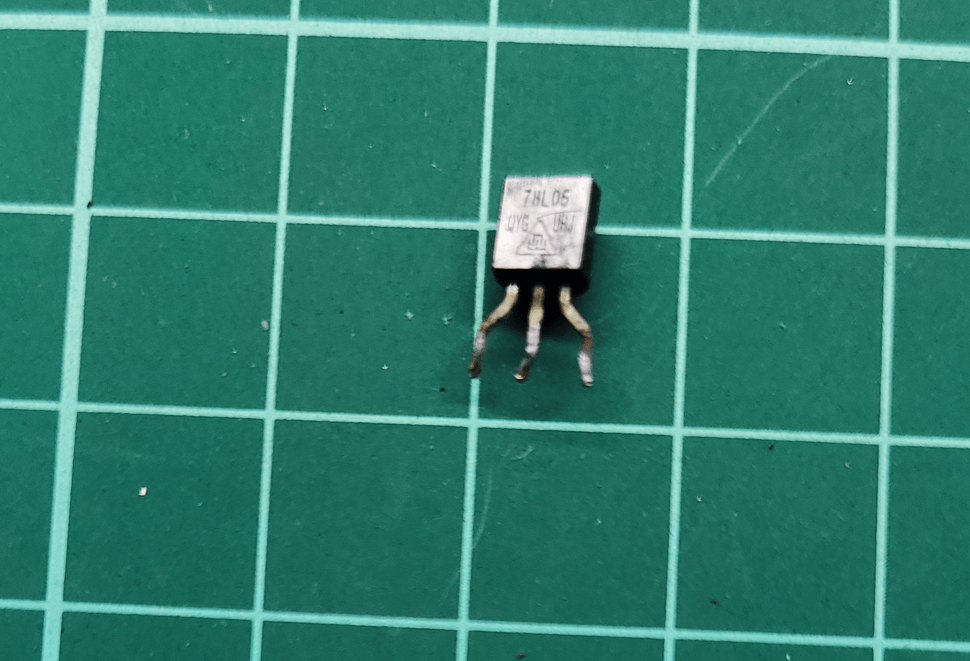

78L05

这个元器件也只要0.3元,关键是也包邮

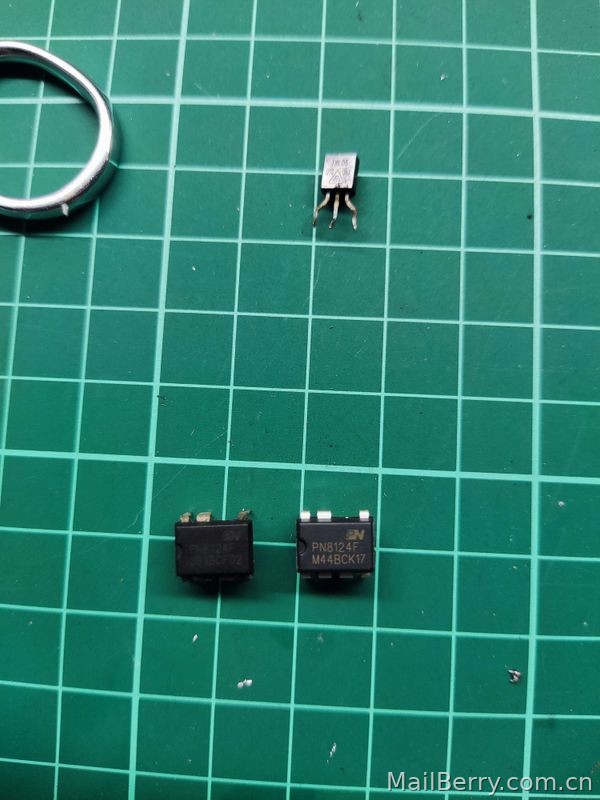

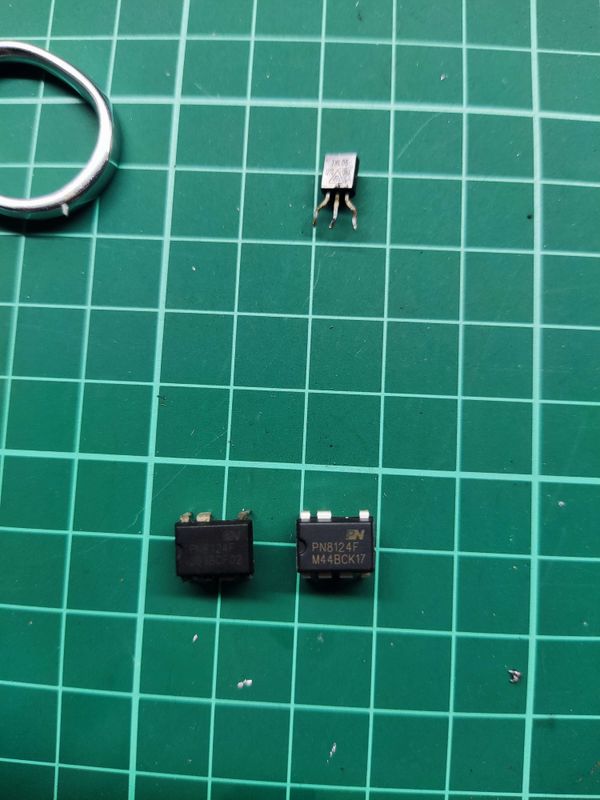

微信图片_202207151551179

第一次更换的两元器件合照

第一次是更换了这两个元器件,通电,听到“嘀”一声,大功告成。心里一下高兴呀。赶紧装机测试,一切正常

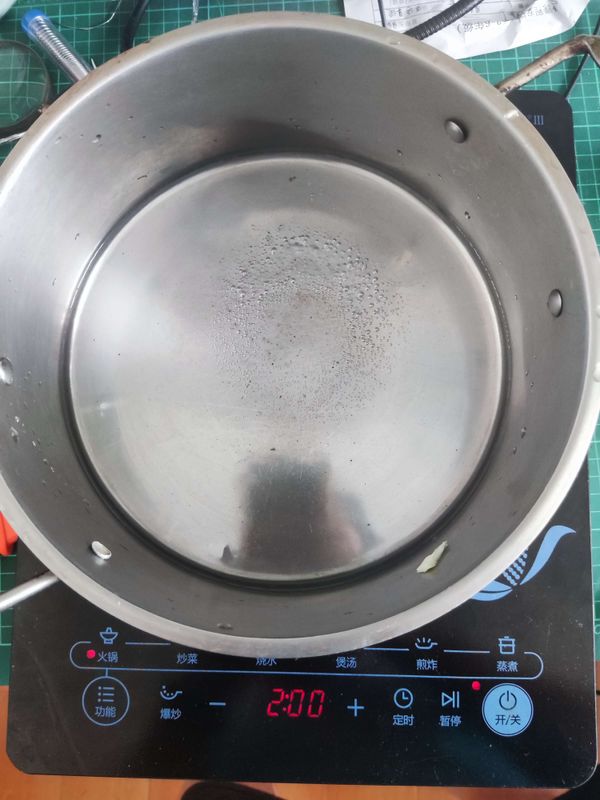

微信图片_20220715155505

能正常烧水了

第二次

好景不长,没用几天,听到boom一声,再次摆工,我估摸着,可能是78L05坏了,因为买来觉得这元器件质量有点差,很有可能是质量问题

没拆机,直接买了三个78L05,第二周未,开启第二次的修改

一:拆机,发现是PN8124F暴了

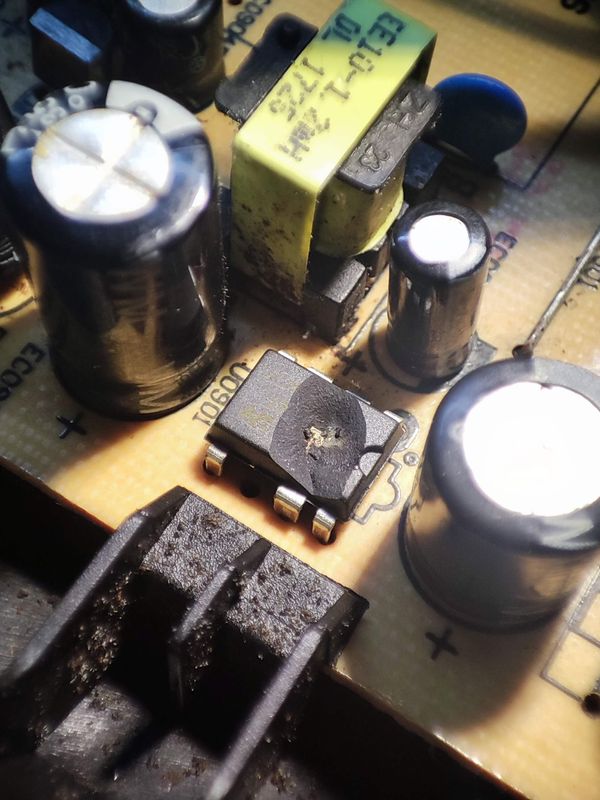

微信图片_202207151551173

boom了的PN8124F

PN8124F质量更差,不是原装,国产元器件就是要看运气呀

二:再检测,发现PN8124F的5还是6脚的二极管对地短路,拆开检测正常

三:沿路检测,发现是EE10-1.2zh初级与次级短路引起

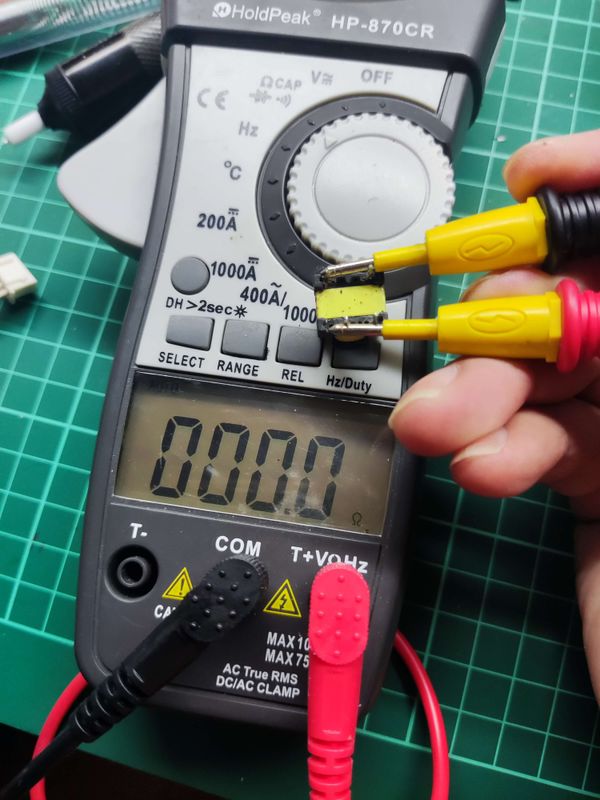

微信图片_20220715155117

初级与次级电阻为0欧

四:更换变更器,更换电源IC,

五:发现还不如直接更换万能电源板

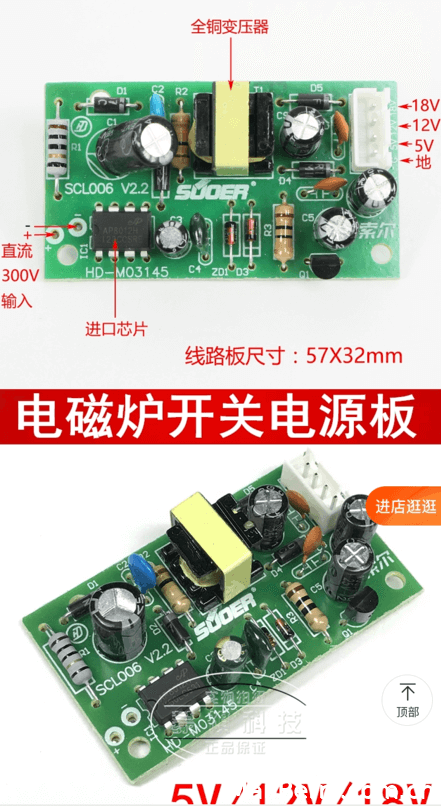

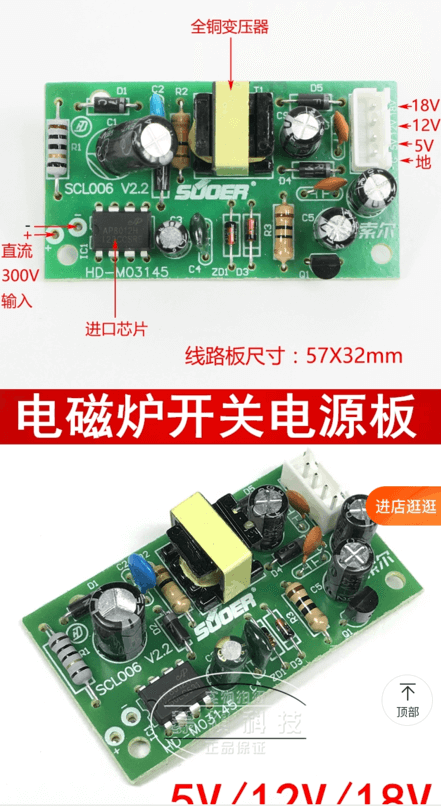

Snipaste_2022-07-15_15-56-46

万能电磁炉开关电源板

整块开源电源板才4.8元,还包邮,比再买元器划算了,还能杜绝未知问题,这样能简单快捷解决问题。

先把电源IC和78L05还有变压器拆了

把电源接入整流后的滤波电容两端

再把18V接到风扇正极,5V接到78L05输出端

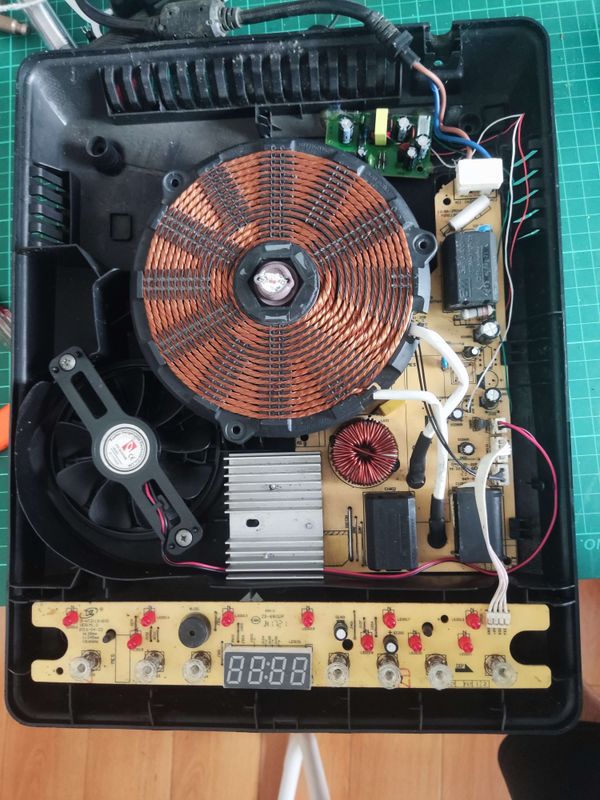

微信图片_202207151555051

寄接了万能开关电源模块后

完成,开机,“嘀”,心情那里高兴,没再次Boom,赶紧装机测试

一切正常

总结

在这次折腾中,

老婆曾说:“都不知道你扣哪门子的门,平时少喝几瓶酒,少撸一餐就能买台新的了”

我说:“你不懂男人的乐趣,这是钱能买的吗?这种“嘀”声,是多少可爱的声音,你不懂”

其实电磁炉不外呼就三种维修方案

  1. 更换元器件(显得最有成就,但时效是最差的)
  2. 更换电源开关(折中方案,最简单)
  3. 更换主板(终极方法)

正所谓:新三年,旧三年,修修补补又三年,其乐无穷呀。
